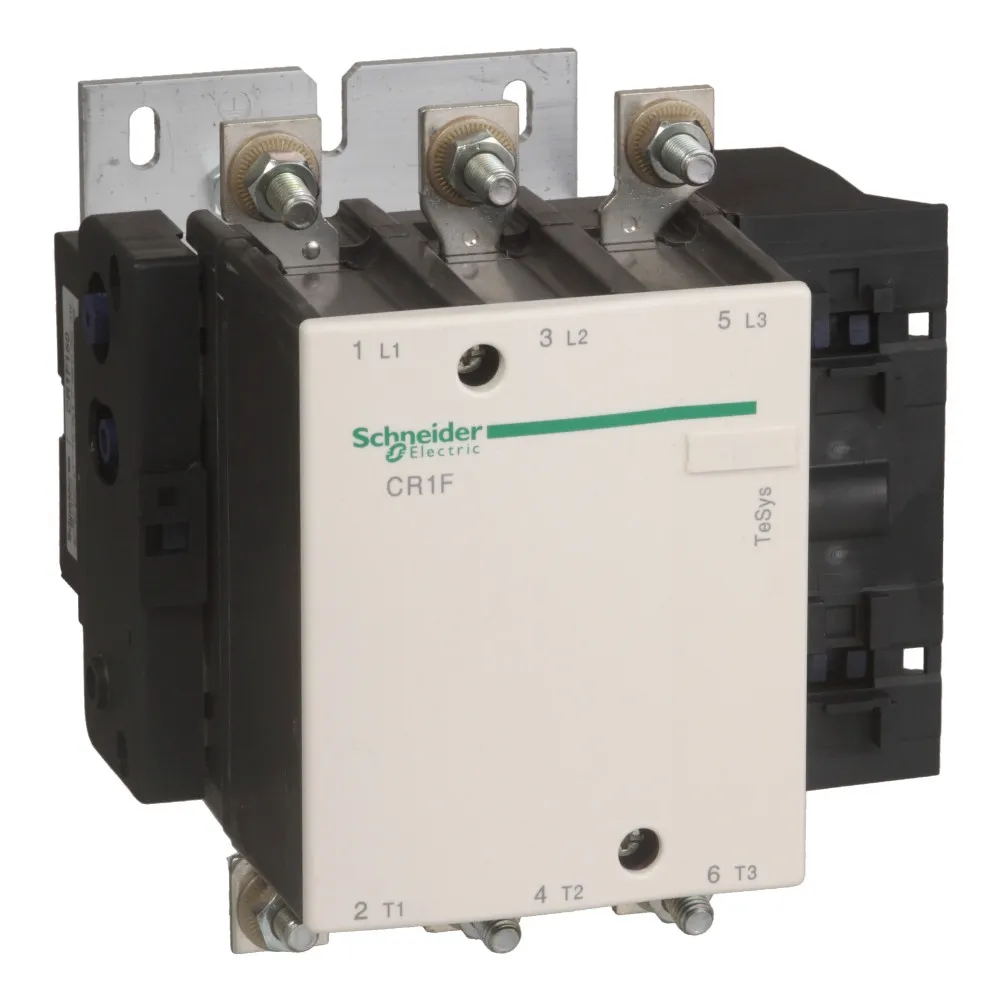

КОНТАКТОР 3P,МАГН.ЗАЩ.150А.240В AC - CR1F150U7
Артикул:
CR1F150U7
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 3.5 кг
- [icw] номинальный кратковременно допустимый ток
- 1200 А в
- Максимальная частота коммутации
- 120 цикл/ч в
- Соединения – клеммы
- клеммы с кольцевыми наконечниками 1 кабель (-и) 120-120 мм² разъем 1 кабель (-и) 120-120 мм² шины 2 кабель (-и) - сечение шины: 25 x 3 mm Силовая цепь: болтовое соединение
- Тип продукта
- магнитный контактор с фиксатором
- Конфигурация главных контактов
- 3 Н.О.
- Краткое название устройства
- CR1F
- Температура окружающей среды при хранении
- -60-80 °C
- [ie] номинальный рабочий ток
- 150 А 40 °C) в
- Рабочая температура окружающей среды
- -15-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys F TeSys
- Средн. потребление катушки в вт
- 1100 В·А Переменный ток 50/60 Гц блокировочный 7.3 В·А Переменный ток 50/60 Гц расцепление
- Мощность, рассеиваемая одним полюсом
- 6 Вт AC-3 18 Вт AC-1
- Механическая износостойкость
- 1 млн. циклов
- Время работы
- 35...40 мс блокировочный 50...100 мс расцепление
- Среднее полное сопротивление
- 0.45 мОм - Ith 250 А 50 Гц
- Номинальная отключающая способность
- 1500 А в 220...440 V 1200 А в 500 В 450 А в 1000 В 1100 А в 660/690 В
- Момент затяжки
- 18 Н·м
- [ui] номинальное напряжение изоляции
- 1000 В в соответствии с IEC 60158-1 1000 В в соответствии с IEC 60947-4 1000 В в соответствии с BS 775 1500 В в соответствии с VDE 0110 группа C
- Соответствующий номинал предохранителя
- 160 А aM в
- Номинальная включающая способность irms
- 1700 А
- Защитное исполнение
- TC
- Пределы напряжения цепи управления
- блокировочный: 0,85...1,1 Uc расцепление: 0,85...1,1 Uc
- Тип цепи управления
- пер. ток в 50/60 Гц
- Мощность двигателя, квт
- 75 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
- [ue] номинальное рабочее напряжение
- 1000 В Переменный ток 25...200 Гц
- Область применения
- управление освещением
- Рабочая высота
- 3000 м Без ухудшения номинальных значений
- Категория применения
- AC-3 AC-4 AC-1
- Применение контактора
- управление электродвигателем активная нагрузка
- Напряжение цепи управления
- 240 В Переменный ток 50/60 Гц
- Описание полюсов
- 3P
- Код совместимости
- CR1F
- Наименование продукта
- TeSys F
- Серия SE
- TeSys
Описание
КОНТАКТОР 3P,МАГН.ЗАЩ.150А.240В AC
